Giraffenhaus Kinderzoo Knie

Ein nicht alltägliches Bauwerk realisierte der Zirkus Knie mit dem Neubau eines Giraffenhauses im Kinderzoo Rapperswil. Der Hallenneubau ist in Holzbauweise realisiert. Das Dach in Form einer „Banane“ kragt auf der Hallensüdseite um ca. 6 m aus und bietet den Giraffen auch im Freien ein trockenes Plätzchen zum Verweilen. Die Aussteifung des Gebäudes erfolgt über die Dachscheiben und die Wandscheiben auf Nord-, West- und Ostseite. Auf eine vertikale sägerohe Nut- und Kammschalung montierte Schirmleisten verleihen der Halle ihr äusseres Erscheinungsbild.

1. Generelle Info

   Ein nicht alltägliches Bauwerk hat der Zirkus Knie mit dem Neubau des Giraffenhauses im Kinderzoo Rapperswil realisiert. Für den Hallenbau in Holzbauweise und dessen Nutzung sind auch Themen und Erfahrungen zur artgerechten Haltung sowie Ergebnisse aus der damaligen Tierforschung in die Planung eingeflossen. Das Gebäude mit seinem Dach in Form einer «Banane» ist schon aus grösserer Distanz deutlich zu erkennen. Auf der Hallensüdseite kragt das Dach um ca. sechs Meter aus und bietet den Giraffen auch im Freien ein trockenes Plätzchen zum Verweilen.

2. Tragwerksplanung

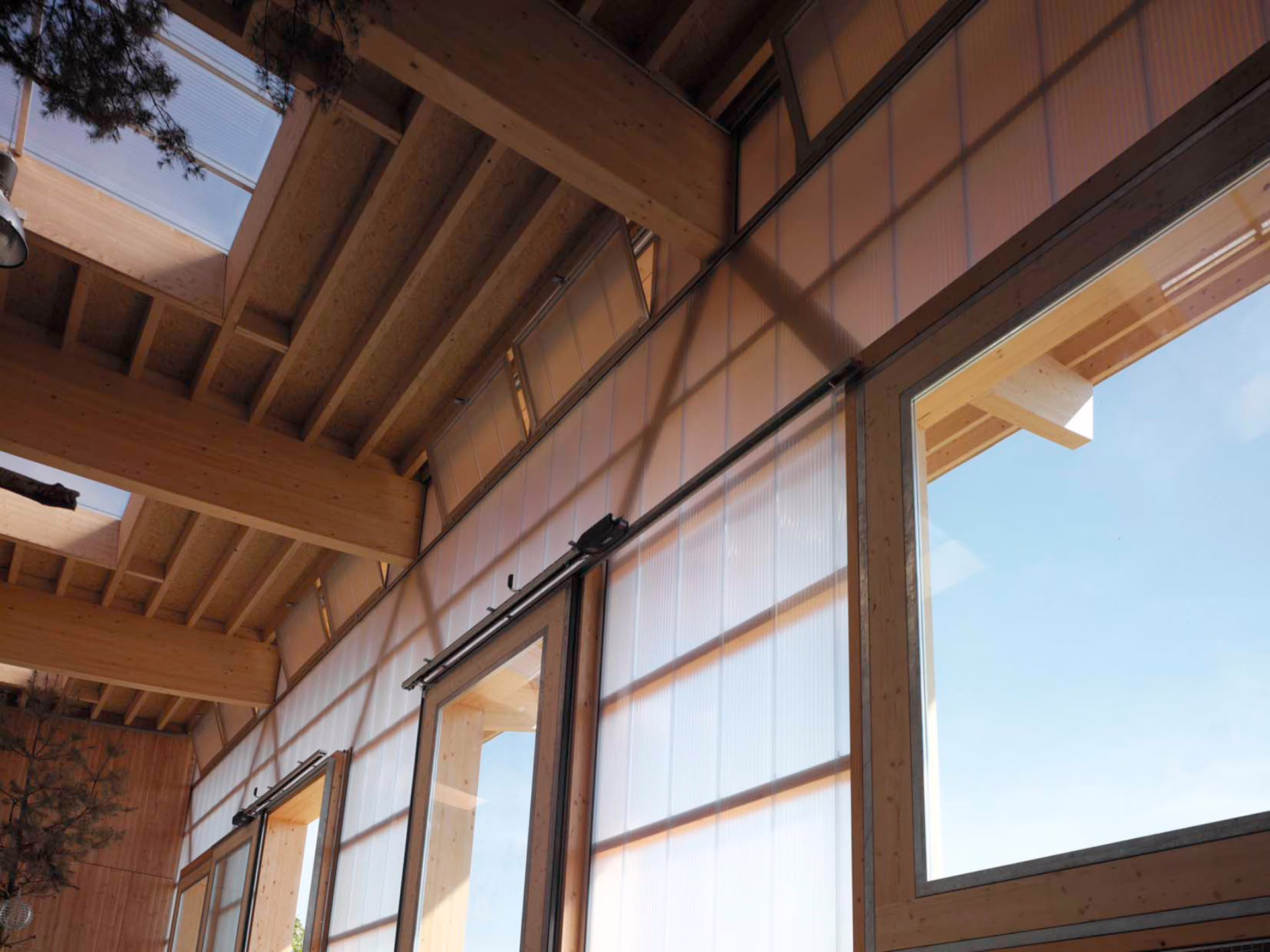

   Konzipiert für die Bewohnenden des Gebäudes wurde der zweischalige Betonsockel fast geschosshoch ausgeführt, mit einem Holzbau darüber und hochliegenden Fenstern. Das Gebäude ist auf der Seite der Tore sechs Meter hoch, am höchsten Punkt neun Meter. Die geschwungene Form des Daches in Kombination mit Oberlichtern ermöglicht eine sehr gute Tageslichtnutzung. Die natürliche Lüftung erfolgt über hoch liegende, elektrisch gesteuerte Lüftungsflügel. Der für fünf Giraffen ausgelegte Stall lässt sich mit einem flexiblen System in drei Bereiche unterteilen. Nebst der grosszügigen Giraffenstallung sind im Gebäude auch ein Heulager, ein Kleintierstall, eine Beobachtungsterrasse sowie ein Heizraum untergebracht.




   Das Dach erreicht eine Spannweite von 16 Metern, wovon 6 Meter auskragend gestaltet sind. Für die gebogene Dachform bestehen die Dachelemente aus verleimten Sparrenpfetten sowie OSB-Platten. Die Gesamtaussteifung des Gebäudes erfolgt über die Dachscheiben und die Wandscheiben auf der Giebel- und der Rückseite. Als Dachträger wurden sogenannte «Bananenbinder» ausgebildet, die nordseitig auf den Einzelstützen des Primärtragwerks im Innern des Gebäudes aufliegen, auf der Südseite auf geknickten Stützenpaaren im Freien. Der Knick ist als Keilzinkenstoss ausgebildet. Der für die Stabilität notwendige Zugstab wurde mittels eingeleimter Gewindestäbe passgenau in den Knick eingearbeitet. Beim statischen Nachweis des bananenförmigen Dachträgers musste der Stabilitätsnachweis des «ausschlagenden Untergurtes» besonders berücksichtigt werden.




   Auf eine vertikale sägerohe Nut- und Kammschalung montierte Schirmleisten verleihen der Halle ihr äusseres Erscheinungsbild. Die Aussenverkleidung mit der speziellen Deckleistenschalung wurde als Grossflächenelement zusammen mit den anderen Elementen vorgefertigt und der Konstruktion vorgehängt. Auf der Nordseite sind die Decklatten vor dem oben liegenden Fensterband durchgezogen, damit der Innenraum vor Lichtreflexionen und vorbeifahrenden Autoscheinwerfern geschützt wird.

3. Innovation

   Das Gebäude hat mit seiner Bauweise und seiner speziell auf die tierartgerechte Haltung von Giraffen ausgerichteten Konzeption ein ganz eigenes Gepräge. Als Infrastruktur des bekannten Zirkus Knie geniesst dieser Bau eine Ausstrahlung nicht nur in der Schweiz, sondern auch weit über die Landesgrenzen hinaus.
